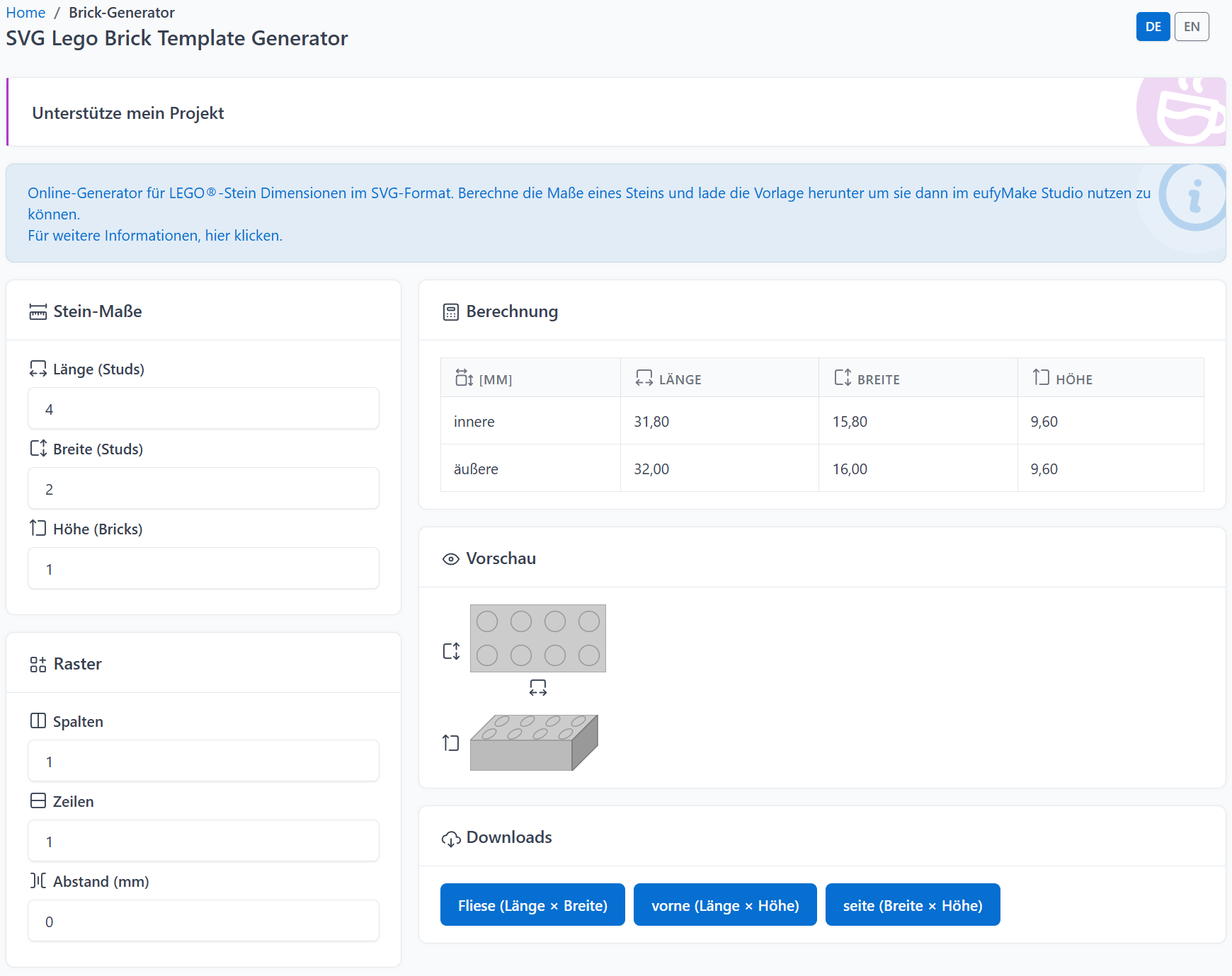

¶ SVG Brick Generator – Druckvorlagen für den EufyMake E1
Mit dem SVG Brick Generator erstellst du dir in Sekunden die exakte Geometrie eines beliebigen LEGO®-Steins als SVG-Datei. Die Vorlage lädst du herunter und ziehst sie per Drag & Drop direkt ins EufyMake Studio, dort positionierst du sie z. B. mit der Zero-Point-Positionierung an die gewünschte Stelle und bedruckst den Stein.
Live-Tool: brickbank.app/tools/svg-brick-gen/
¶ Wofür ist das Tool gedacht?
LEGO-Steine haben genormte Maße, aber für den UV-Druck im eufymake Studio brauchst du eine exakte, maßstabsgetreue Vorlage der bedruckbaren Fläche mit den echten Stein-Maßen samt Fertigungstoleranz. Genau das übernimmt dieses Tool:
- Du gibst die Stein-Maße in Studs (Länge/Breite) und Bricks (Höhe) ein.
- Das Tool berechnet daraus automatisch die Maße in Millimetern. Einmal die innere (toleranzbereinigte, tatsächliche Druckfläche) und einmal die äußere (nominale Raster-)Größe.
- Du lädst dir die passende Fläche als SVG herunter und importierst sie ins EufyMake Studio.

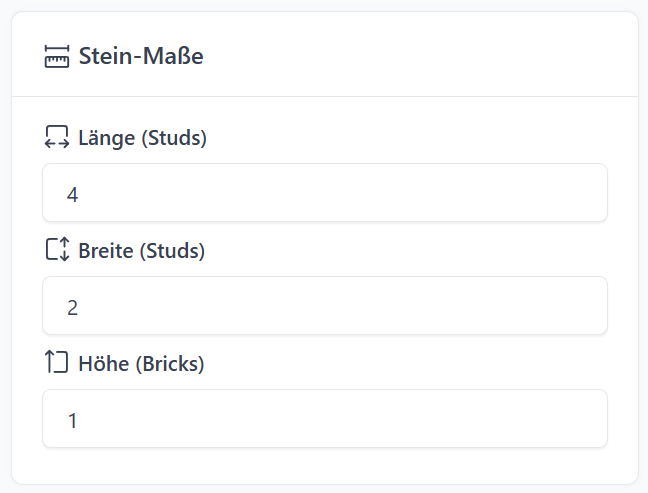

¶ Stein-Maße eingeben
- Länge (Studs) – Anzahl der Noppen in Längsrichtung
- Breite (Studs) – Anzahl der Noppen in Querrichtung
- Höhe (Bricks) – Anzahl der Steinhöhe (1 = normaler Brick, Plates kommen noch)
Die Berechnung läuft live mit – du siehst das Ergebnis sofort in der Tabelle und der Vorschau darunter, ohne einen Button drücken zu müssen.
¶ Berechnung: innere und äußere Maße
Die Ergebnistabelle zeigt dir zwei Zeilen:
| Länge | Breite | Höhe | |
|---|---|---|---|
| innere | toleranzbereinigt | toleranzbereinigt | = äußere Höhe |
| äußere | Studs × 8,0 mm | Studs × 8,0 mm | Bricks × 9,6 mm |
- Die äußere Größe ist die nominale Rastergröße (Noppenabstand 8,0 mm, Steinhöhe-Einheit 9,6 mm).
- Die innere Größe zieht die reale Fertigungstoleranz eines LEGO-Steins ab (0,2 mm). Das ist die Fläche, die tatsächlich bedruckt werden sollte, damit der Druck nicht über die Steinkante hinausragt. Für Randfreien Druck sollte man eine eigene Überdruckdistanz wählen
- Bei der Höhe gibt es keine Toleranz – innere und äußere Höhe sind identisch.
Tipp: Für den Druck ist meist die innere Zeile relevant. Sie entspricht der tatsächlichen physischen Fläche des Steins. Für das Raster ist die äußere Zeile relevant

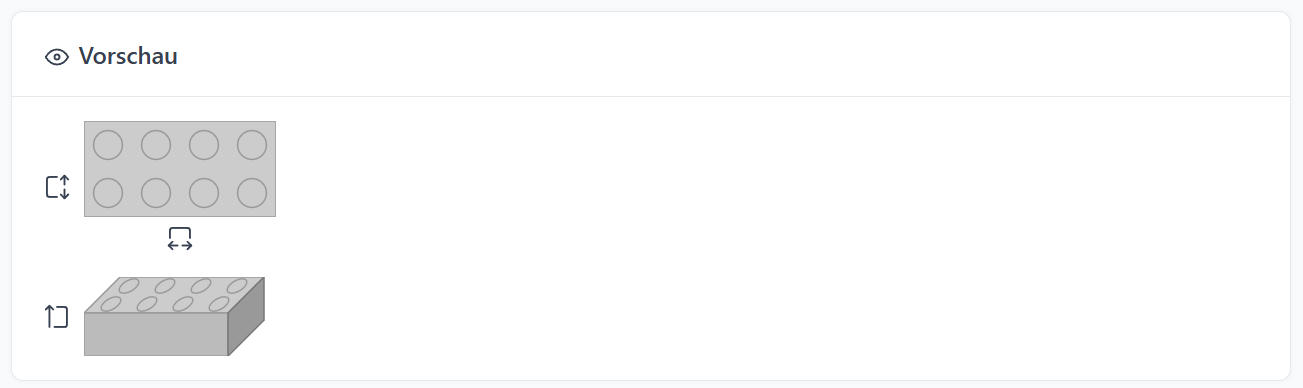

¶ Vorschau
Direkt unter der Berechnung siehst du zwei Vorschauen, die live mit deinen Eingaben mitgehen:
- 2D-Vorschau – Draufsicht mit allen Noppen, so wie der Stein von oben aussieht.
- Isometrie-Vorschau – ein einfaches 3D-Mockup, das dir auf einen Blick zeigt, wie Länge, Breite und Höhe zusammenspielen.
Die kleinen Symbole neben den Vorschauen zeigen dir, welche Achse zu welchem Eingabewert gehört (Länge, Breite bzw. Höhe).

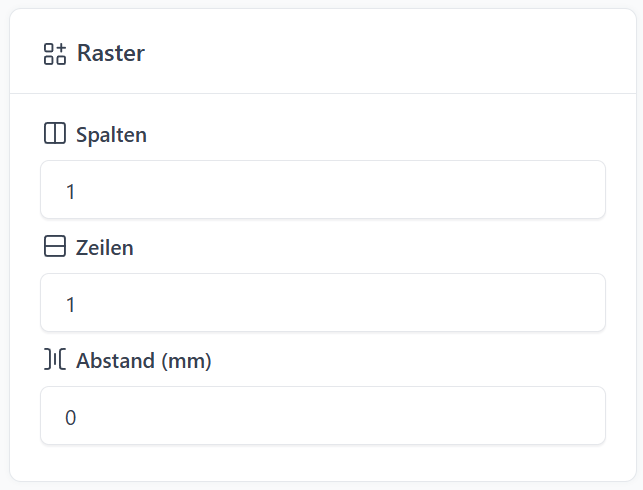

¶ Raster – mehrere Teile gleichzeitig bedrucken
Willst du mehrere gleiche Fliesen/Steine auf einmal bedrucken, nutzt du das Raster:
- Spalten / Zeilen – wie viele Kopien nebeneinander bzw. untereinander
- Abstand (mm) – Freiraum zwischen den einzelnen Kopien (Standard: 0 mm, direkt aneinander) zB wenn man sie auf einer Baseplate zusammensteckt
Die Kopien werden abwechselnd etwas heller/dunkler eingefärbt (Schachbrettmuster). Nur zur besseren Unterscheidung in der Vorschau bzw. beim Betrachten der Datei, das hat keinen Einfluss auf den Druck selbst.
Wichtig: Jede einzelne Fliese im Raster ist ein eigenständiges Element in der SVG-Datei. Dadurch kann das EufyMake Studio jede Fliese einzeln erkennen und fangen. Du kannst also nach dem Import jedes Teil unabhängig voneinander verschieben, drehen oder positionieren, anstatt eine große, zusammenhängende Fläche zu haben. Dafür musst du nur die Gruppe auflösen. (Rechtsklick -> "ungroup"). Für den Fang der einzelnen Fliesen ist das nicht notwendig

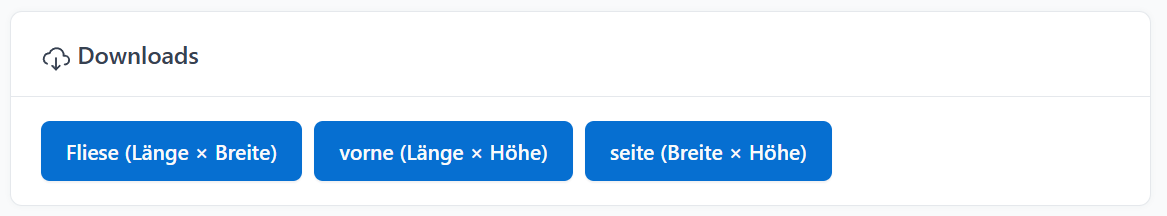

¶ Downloads
Ein Stein hat drei unterschiedliche Flächen, die du einzeln herunterladen kannst:
| Button | Fläche | Dateiname |
|---|---|---|
| Fliese (Länge × Breite) | Oberseite des Steins | Tile_{L}x{B}.svg |
| vorne (Länge × Höhe) | Vorderseite | Brick_{L}x{H}.svg |
| seite (Breite × Höhe) | Seitenfläche | Brick_{B}x{H}.svg |
Bei der Fliese (Oberseite) wird zusätzlich eine rote Kontur eingezeichnet, die die Toleranzgrenze markiert. Bei den beiden anderen Flächen entfällt das, da die Höhe keine Toleranz besitzt.
¶ Sprache
Oben rechts auf der Seite kannst du zwischen DE und EN umschalten.
¶ Workflow in EufyMake Studio
- Stein-Maße im Generator eingeben, Vorschau prüfen.
- Gewünschte Fläche(n) als SVG herunterladen (ggf. mit Raster für mehrere Kopien).
- SVG-Datei per Drag & Drop ins EufyMake Studio ziehen.
- Element auswählen und auf der rechten Seite die Option Skip Printing aktivieren
- Mit der Zero-Point-Positionierung (oder manuell) an die richtige Stelle auf dem Druckbett schieben.
- gewüschte Grafik auf der Fliese positionieren
- Druck starten.
Tipp: Lade dir bei Unsicherheit ruhig mehrere Varianten (mit und ohne Raster, unterschiedliche Abstände) herunter und vergleiche sie direkt im EufyMake Studio, bevor du druckst.
