Unter 3D-Modelle findest du parametrische Druckteile: Du gibst deine Maße ein, siehst das Ergebnis sofort als Maßskizze und drehbares Modell und lädst das Modell als STL oder 3MF-Datei herunter. Das Modell wird in deinem Browser berechnet, es wird nichts hochgeladen.
Zum Tool: https://inkbuddy.app/tools/3d-modelle/
¶ Modelle
| Modell | Wofür |
|---|---|
| Flaschen-Adapterring für das eufyMake-Rotary | Ring mit Innengewinde, der auf den Flaschenhals geschraubt wird. Die glatte Tasche auf der anderen Seite nimmt das gefederte Rad des Rotary auf, sodass sich Flaschen sauber einspannen lassen. |
¶ Schritt für Schritt: Flaschen-Adapterring
-
Öffne die 3D-Modelle und wähle oben das Modell.
-

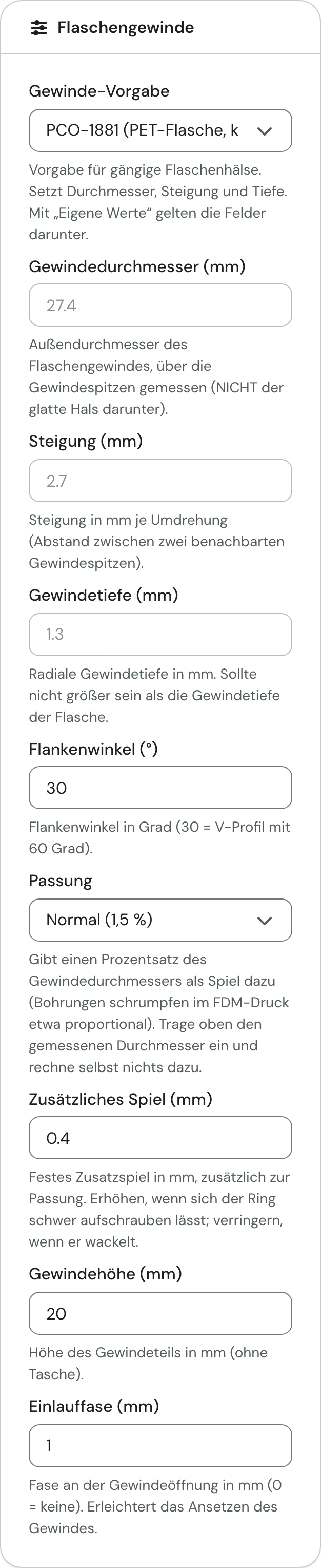

Wähle bei Gewinde-Vorgabe den Flaschenhals. PCO-1881 (PET-Flasche, kurzer Hals) passt auf die meisten PET-Flaschen für Wasser und Limonade, PCO-1810 (PET-Flasche, hoher Hals) auf PET-Flaschen mit hohem Hals und die SP-400-Reihe von SP 24-400 bis SP 70-400 auf Glas- und Kosmetikflaschen. Die Felder für Durchmesser, Steigung und Tiefe zeigen dann die Werte der Vorgabe und sind gesperrt.
-
Für ein anderes Gewinde wählst du Eigene Werte (Felder unten), die Voreinstellung, und misst mit dem Messschieber: den Durchmesser über die Gewindespitzen (nicht den glatten Hals darunter) und die Steigung als Abstand zweier benachbarter Spitzen. Trage den gemessenen Durchmesser unverändert ein – das Spiel für den Druck rechnet die Passung dazu.
-

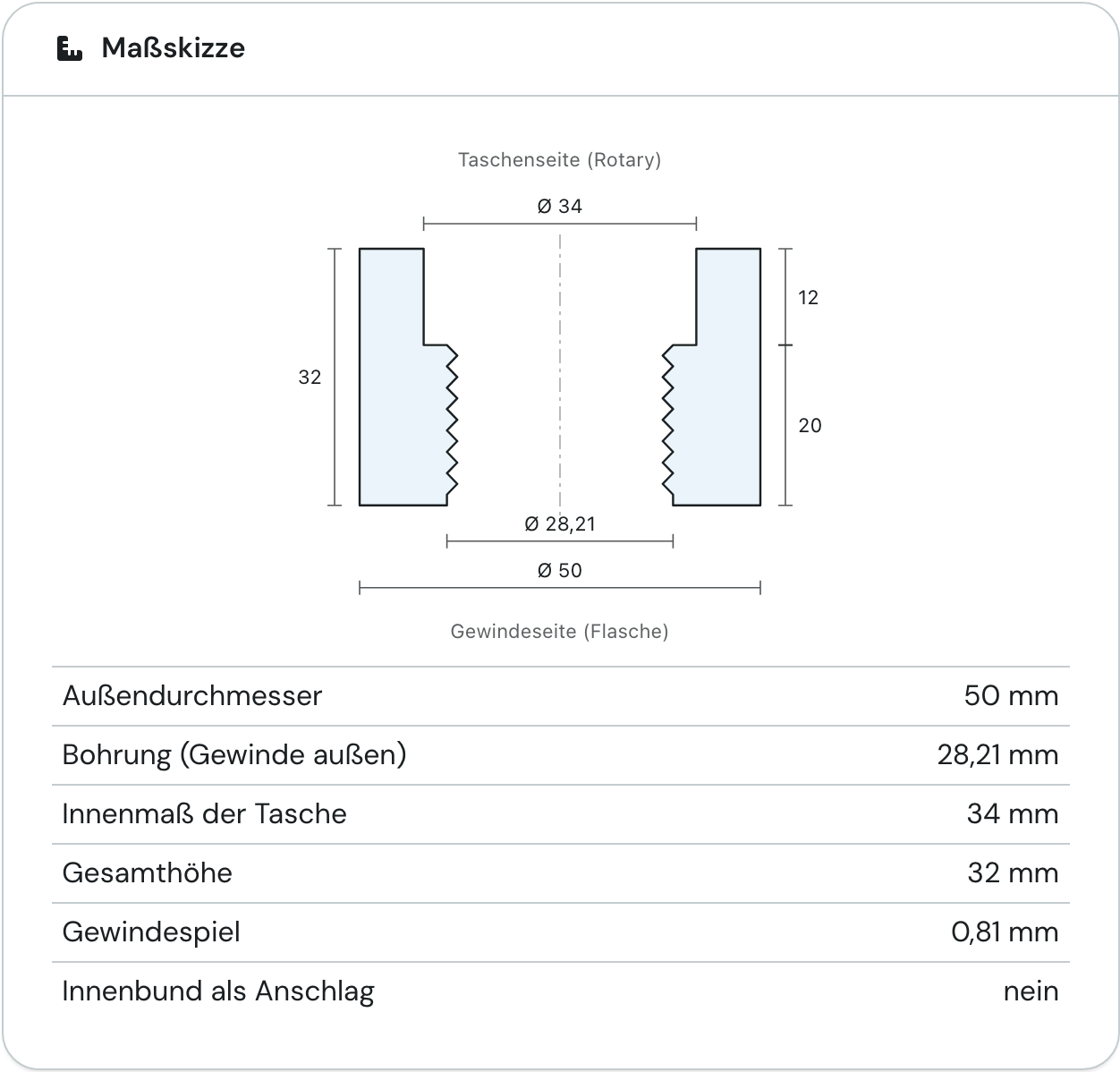

Prüfe die Maßskizze. Sie zeigt den Schnitt durch den Ring mit Außendurchmesser, Bohrung, Tasche und Höhen und folgt jeder Eingabe sofort. Die Tabelle darunter nennt die berechneten Maße. Innenbund als Anschlag zeigt „ja“, wenn die Tasche enger ist als die Bohrung: Der Übergang zwischen Tasche und Gewinde bildet dann einen Bund, an dem der Flaschenhals anschlägt.
-

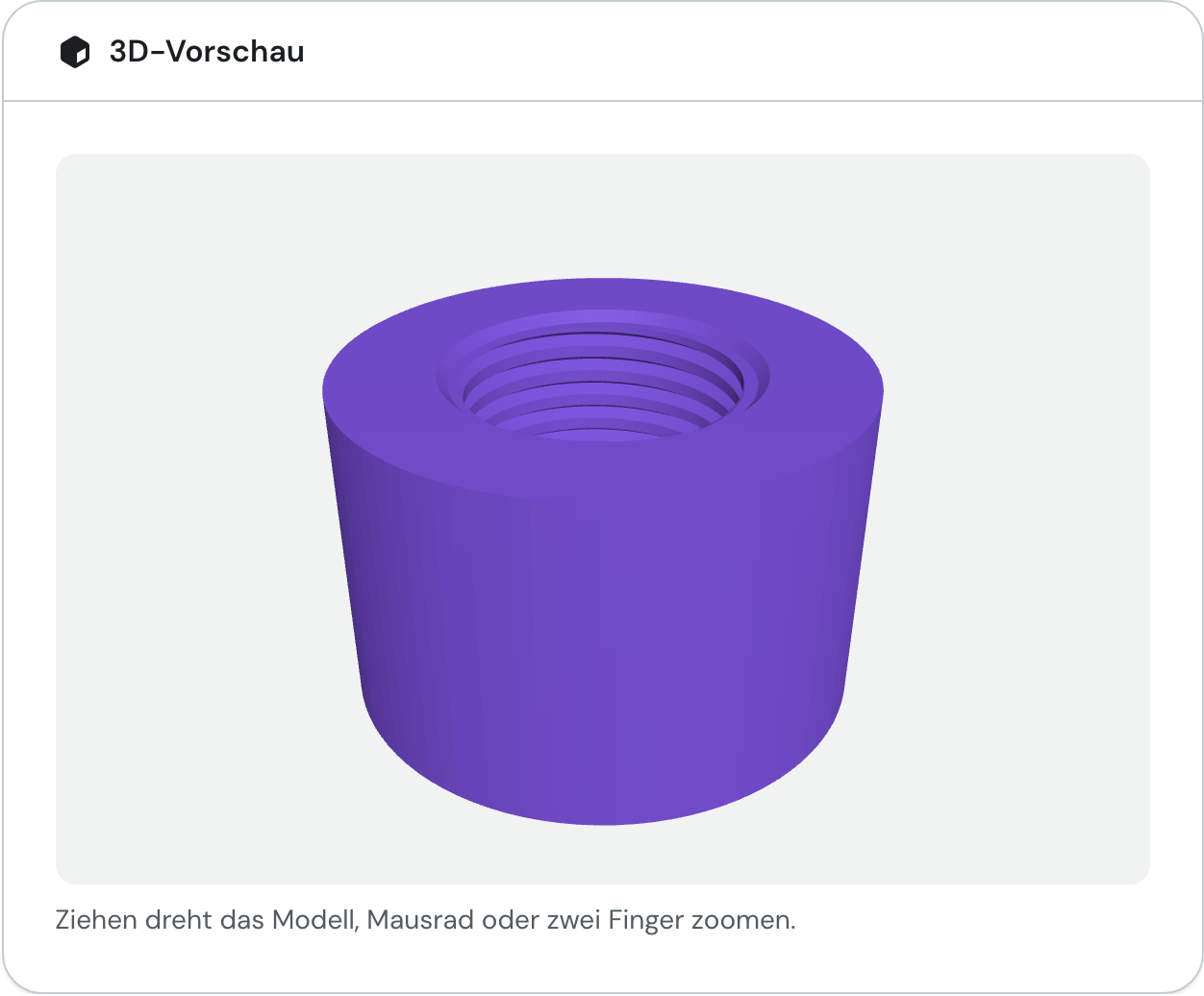

Die 3D-Vorschau folgt nach ein bis zwei Sekunden. Ziehen dreht das Modell, Mausrad oder zwei Finger zoomen. Am Rechner bleibt die Karte beim Scrollen stehen, sodass du das Modell beim Ausfüllen im Blick behältst.
-
Klicke unter der Vorschau auf STL herunterladen und öffne die Datei in deinem Slicer. Mit 3MF-Datei bekommst du dasselbe Modell als 3MF. Der Dateiname enthält die Vorgabe, zum Beispiel
bottle-adapter-pco1881.stl; mit eigenen Werten enthält er den Gewindedurchmesser, zum Beispielbottle-adapter-42mm.stl. Die 3MF-Datei heißt genauso, endet aber auf.3mf.
Mit einem Bambu-Lab-Drucker geht es bequemer über Auf MakerWorld anpassen: Dort stellst du dasselbe Modell im Parametric Model Maker ein und schickst es direkt an den Drucker.
¶ STL oder 3MF?
| Datei | Wofür |
|---|---|
| STL | Die reine Geometrie. Jeder Slicer öffnet sie; Einstellungen wählst du selbst. |
| 3MF-Datei | Die Geometrie plus Druckeinstellungen. In Bambu Studio öffnet sie sich als fertiges Projekt, der Ring steht mittig auf der Platte. Für welchen Drucker und welches Material die Einstellungen gelten, steht unter Hinweise zu 3MF und MakerWorld. Hast du einen anderen Drucker, stellst du ihn in Bambu Studio um. Andere Programme lesen aus der Datei nur die Geometrie. |
¶ Felder des Adapterrings
| Gruppe | Feld | Bedeutung |
|---|---|---|
| Flaschengewinde | Gewinde-Vorgabe | Gängige Flaschenhälse; setzt Durchmesser, Steigung und Tiefe. |
| Flaschengewinde | Gewindedurchmesser (mm), Steigung (mm), Gewindetiefe (mm), Flankenwinkel (°) | Das Gewinde der Flasche, wenn keine Vorgabe passt. |
| Flaschengewinde | Passung, Zusätzliches Spiel (mm) | Wie locker der Ring sitzt. Zu stramm: Passung „Locker (2 %)“ oder das Spiel in 0,1-mm-Schritten erhöhen. Wackelt er: „Stramm (1 %)“. |
| Flaschengewinde | Gewindehöhe (mm), Einlauffase (mm) | Höhe des Gewindeteils und die Fase, die das Ansetzen erleichtert. |
| Rotary-Tasche | Wandstärke der Tasche (mm), Taschentiefe (mm) | Die Wand, gegen die das Rad des Rotary drückt (7–10 mm; 8 mm passt für PLA und PETG), und die Tiefe der Tasche. |
| Außenring | Mindest-Außendurchmesser (mm), Mindest-Wandstärke am Gewinde (mm) | Der Außendurchmesser ist mindestens das Mindestmaß und mindestens zweimal die Wandstärke größer als das Gewinde. |
| Rändelung | Rändelung hinzufügen, Rändeltiefe (mm), Rautenbreite (mm), Höhe der Rändelzone (mm) | Rautenrändel dort, wo der Ring auf den Rollen liegt. Die Spitzen bleiben auf dem Außendurchmesser, der Ring läuft also weiter rund. |
| Druckausrichtung | Seite auf dem Druckbett | „Taschenseite unten (empfohlen)“ vermeidet Überhänge, wenn die Tasche enger ist als das Gewinde. |
¶ Drucktipps
- Schichthöhe 0,2 mm, 3–4 Wände, 15 % Füllung.
- PETG gibt am Gewinde etwas nach und ist deshalb angenehmer als PLA.
Das 3MF-Projekt bringt die eigenen Einstellungen des Modellautors mit (2 Wände, 5 % Füllung, PETG, Bambu Lab A1 mini). Die Tipps oben gelten für ein stabileres Teil; willst du eins, änderst du die Werte in Bambu Studio.
¶ Meldungen
| Meldung | Was tun |
|---|---|
| Die Gewindehöhe muss mindestens eine Steigung betragen. | Gewindehöhe erhöhen oder Steigung verringern. |
| Die Taschenwand ist für diesen Außendurchmesser zu dick – die Tasche wäre kleiner als 10 mm. | Wandstärke der Tasche verringern oder den Mindest-Außendurchmesser erhöhen. |
| Gewindetiefe und Flankenwinkel ergeben einen Zahn, der breiter ist als die Steigung – Gewindetiefe verringern oder Steigung erhöhen. | Gewindetiefe verringern oder Steigung erhöhen. |
| Die Rändelung ist zu tief – die Taschenwand wäre in den Tälern dünner als 6,5 mm. | Rändeltiefe verringern oder die Wandstärke der Tasche erhöhen. |
| Das Modell konnte mit diesen Werten nicht berechnet werden. | Werte prüfen. Meldungen von OpenSCAD unter der Meldung zeigt die Einzelheiten. |
| Die Berechnung hat zu lange gedauert und wurde abgebrochen. | Die Grenze liegt bei 60 Sekunden. Erneut versuchen oder das Modell über MakerWorld anpassen. |
| Die 3MF-Datei konnte nicht erzeugt werden. Das STL steht weiter bereit. | Stattdessen das STL herunterladen. |
| Die Berechnung im Browser ist hier nicht möglich. Über den Link zu MakerWorld kommst du trotzdem an das Modell. | Einen aktuellen Browser verwenden oder das Modell über MakerWorld anpassen. |
| Die 3D-Vorschau ist in diesem Browser nicht verfügbar. Maßskizze und Download funktionieren trotzdem. | Dein Browser kann kein WebGL. Maßskizze und Download kannst du trotzdem nutzen. |
¶ Verwendete Skripte und Bibliotheken
| Name | Autor | Lizenz | Quelle |
|---|---|---|---|
| threads-scad v2.1 | Ryan A. Colyer (rcolyer) | CC0 1.0 | https://www.thingiverse.com/thing:1686322 |
| knurledFinishLib_v2 | aubenc | Public Domain | https://www.thingiverse.com/thing:32122 |
| BOSL2 (Gewindemaße der Presets) | Belfry OpenSCAD Library contributors | BSD-2-Clause | https://github.com/BelfrySCAD/BOSL2 |
| OpenSCAD 2025.03.25 (WebAssembly) | The OpenSCAD Developers | GPL-2.0-or-later | https://github.com/openscad/openscad |
| three.js 0.186.1 | three.js authors | MIT | https://threejs.org/ |
Das Modell selbst auf MakerWorld: https://makerworld.com/en/models/3288525-bottle-adapter-ring-eufymake-e1-rotary-attachment
